Instalacja elektryczna w łazience – wymagania normy PN-HD 60364-7-701
Artykuł szczegółowo omawia aktualną normę PN-HD 60364-7-701:2024, która definiuje zasady projektowania bezpiecznych instalacji elektrycznych w łazienkach. W warunkach podwyższonej wilgotności oraz temperatury, rezystancja przejścia oraz impedancja ciała człowieka drastycznie spadają. Obecność wody i pary wodnej w połączeniu z mokrą skórą redukuje naturalną barierę ochronną organizmu co przy wystąpieniu napięcia dotykowego na częściach przewodzących dostępnych prowadzi do przepływu prądu rażenia o wartościach zagrażających życiu już przy napięciach znacznie niższych niż 50V AC. Ryzyko eskaluje w zależności od charakteru czynności wykonywanych przez użytkownika – od zwykłego przebywania w pomieszczeniu, po bezpośredni kontakt z wodą podczas kąpieli, drastycznie zmienia warunki środowiskowe.
Aby precyzyjnie zarządzać tym ryzykiem, norma wprowadza kluczowy podział pomieszczeń na trzy strefy ochronne oraz precyzuje rygorystyczne wymagania dotyczące montażu osprzętu i prowadzenia okablowania w tych obszarach. Szczególny nacisk położono na środki ochrony przeciwporażeniowej, takie jak wyłączniki różnicowoprądowe (RCD) oraz systemy bardzo niskiego napięcia SELV i PELV. Publikacja zwraca uwagę na zagrożenia wynikające z obniżonej rezystancji ludzkiego ciała w wilgotnym środowisku, wymuszające stosowanie urządzeń o odpowiednim stopniu ochrony IP. Całość stanowi techniczne kompendium wiedzy dla inżynierów, mające na celu zapewnienie maksymalnego bezpieczeństwa użytkowników wanien i pryszniców, w oparciu o najnowszy arkusz normy.
Spis treści

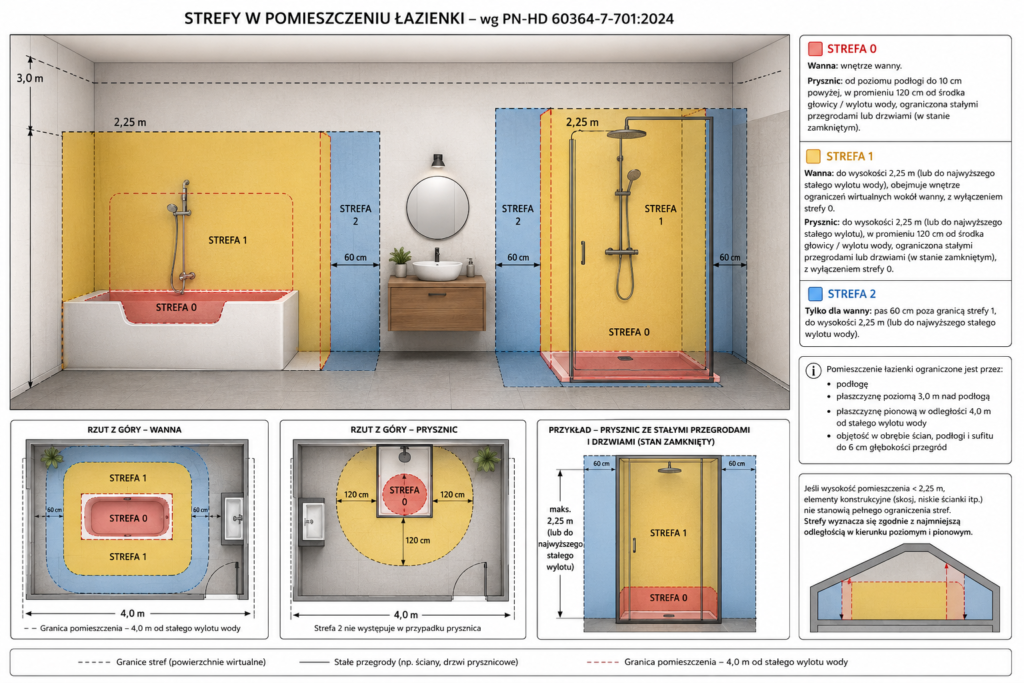

Jakie są strefy ochronne w łazience i czym się różnią?
Norma PN-HD 60364-7-701:2024 Wyróżnia 3 strefy oraz definiuje zasady ich wymiarowania. Zasady te dotyczą pomieszczeń wyposażonych w wannę lub prysznic umiejscowionych w budynkach, jak i instalacji elektrycznych w zastosowaniach mobilnych, taich jak: przyczepy kempingowe, domy mobilne, kontenery prysznicowe itp. Należy jednak zauważyć że w przypadku pomieszczeń zawierających wannę lub prysznic dla celów terapii medycznej mogą być niezbędne specjalne wymagania stawiane instalacjom elektrycznym nie zawarte w normie PN-HD 60364-7-701:2024, a umieszczone m.in w normie PN-HD 60364-7-710:2026.
Zakres pomieszczenia, w którym znajduje się wanna i/lub prysznic, ograniczony jest przez następujące definicje:
najniższy poziom wykończonej podłogi,
płaszczyznę poziomą znajdującą się 3 m nad najniższym poziomem wykończonej podłogi
płaszczyznę pionową, otaczającą powierzchnię wirtualną w odległości 4 m od stałego wypływu wody do wanny lub prysznica,
objętość w obrębie ścian, podłogi i sufitu graniczących z pomieszczeniem, w którym znajduje się wanna lub prysznic, mierzoną do 6 cm głębokości przegród
Dodatkowo w przypadku zastosowania odłączalnej głowicy i węża elastycznego, przyjmuje się, że stały wylot wody znajduje się na końcu zasilającym węża elastycznego.
Strefa 0
Jest ograniczona przez:
W przypadku pomieszczeń z wanną – wnętrze wanny.
W przypadku pryszniców:
Od najniższego poziomu wykończonej podłogi do płaszczyzny poziomej na wysokości 10 cm powyżej,
Przez pionową otaczającą wirtualną powierzchnię w odległości 120 cm od środka stałej głowicy natrysku i lub wylotu wody, ograniczoną stałymi przegrodami ograniczającymi dopływ wody do obszaru po drugiej stronie przegrody
Drzwi prysznicowe przeznaczone do zamknięcia (w stanie zamkniętym) podczas brania prysznica ograniczają strefę 0.
Strefa 1
Jest ograniczona przez:
W przypadku pomieszczeń z wanną:
poziom podłogi poniżej wanny,
płaszczyznę poziomą znajdującą się 225 cm nad poziomem podłogi poniżej wanny lub w płaszczyznę poziomą odpowiadającą najwyższej stałej głowicy prysznicowej, jeśli taka istnieje, lub stałemu wy lotowi wody w zależności od tego która z nich jest wyższa,
pionową otaczającą wannę powierzchnią wirtualną,
z wyłączeniem strefy 0
W przypadku pomieszczeń z prysznicem:
najniższy poziom wykończonej podłogi,
podstawową powierzchnią podłogi i poziomą płaszczyzną związaną z najwyższym miejscem umiejscowienia głowicy prysznica,
lub płaszczyzny poziomej znajdującej się 225 cm ponad podstawową końcową powierzchnią podłogi nad podłogą, w zależności od tego która jest większa,
wirtualną pionową powierzchnię otaczającą w odległości 120 cm od środka stałej głowicy prysznica i/lub stałego wypływu wody ograniczona stałymi przegrodami ograniczającymi dopływ wody do obszaru po drugiej stronie przegrody,
drzwi prysznica (w stanie zamkniętym) przeznaczone do zamykania podczas brania prysznica, jeśli takie występują,
z wyłączeniem strefy 0
UWAGA: drzwi prysznicowe w stanie zamkniętym wyznaczają tą granicę strefy, natomiast zasłona prysznicowa nie jest uznawana za przegrodę ograniczającą zasięg stref, ponieważ nie stanowi ona stałej bariery dla strumienia wody, który potencjalnie mógłby wydostać się poza granicę strefy.
Strefa 2
Jest ograniczona przez:
W przypadku pomieszczeń z wanną:
poziomem wykończony podłogi,
podstawową powierzchnią podłogi i poziomom płaszczyzną związaną z najwyższym miejscem umocowania głowicy prysznica lub płaszczyzny poziomej znajdujący się 225 cm ponad końcową powierzchnią podłogi nad podłogą, w zależności od tego, która jest większa,
pionową powierzchnią na granicy strefy 1 i równoległą płaszczyzną pionową w odległości 60 cm od granicy strefy 1
w przypadku pomieszczeń z prysznicem – nie występuje strefa 2.
Dodatkowo norma PN-HD 60364-7-701:2024 mówi, że w przypadku pomieszczeń, w których wysokość całkowita jest niższa niż 225 cm, elementy konstrukcyjne takie jak skosy, niskie ścianki działowe czy inne przegrody nie stanowią pełnego ograniczenia stref. W takich sytuacjach przy wyznaczaniu stref należy uwzględniać najmniejszą odległość w kierunku poziomym i pionowym, co oznacza, strefy mogą rozciągać się ponad lub poza tymi elementami.
Więcej na temat skutków rażenia prądem przeczytasz tutaj: https://kanalelektryczny.pl/porazenie-pradem-ac-i-dc-przyczyny-i-skutki/

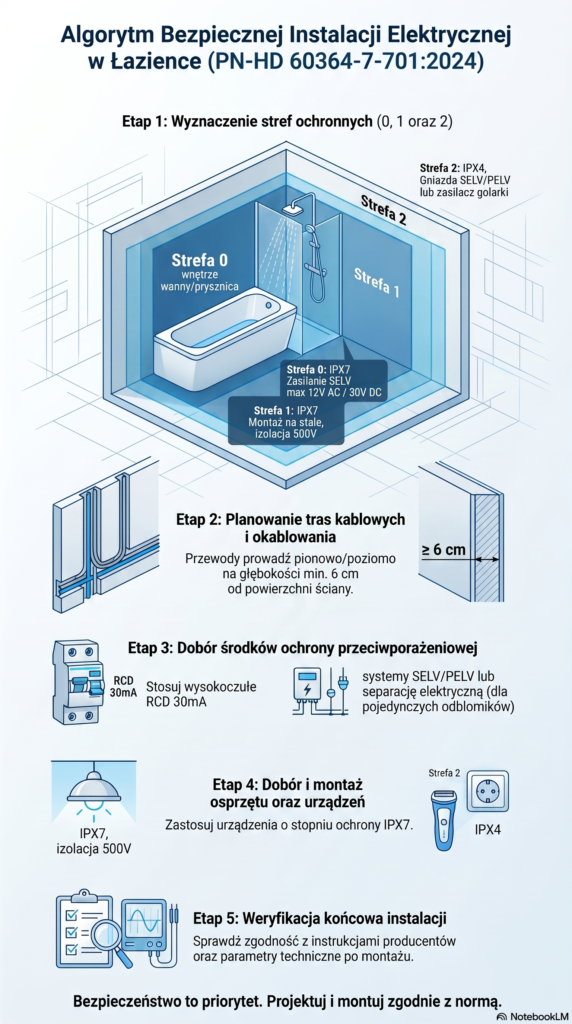

Rodzaje stosowanych zabezpieczeń w poszczególnych strefach
Specyfika środowiska łazienki, wynikająca z obniżonej rezystancji ciała człowieka oraz obecności wilgoci, prowadzi do zwiększenia wartości prądów rażeniowych w przypadku pojawienia się napięcia dotykowego. W takich warunkach konieczne jest zastosowanie wielostopniowej strategii ochrony, obejmującej zarówno samoczynne wyłączenie zasilania, jak i wysokoczułą ochronę uzupełniającą oraz rygorystyczne ograniczenia dotyczące napięć bezpiecznych. Stosuje się również bardzo niskie napięcia SELV oraz PELV.
Separacja elektryczna
Ochrona za pomocą separacji elektrycznej może być stosowana w przypadku:
obwodu zasilającego pojedyncze urządzenia odbiorcze
jednego pojedynczego gniazda wtyczkowego
Jednakże, środka ochrony w postaci separacji elektrycznej nie można stosować dla obwodów zasilających kable grzejne oraz innych wbudowanych systemów grzejnych.
Wyłączniki różnicowoprądowe
Kolejnym środkiem jest stosowanie wysokoczułych wyłączników RCD o prądzie różnicowym zadziałania nieprzekraczającym 30 mA. Ważne, by typ wyłącznika został wybrany adekwatnie do charakteru spodziewanego prądu różnicowego.
Więcej o doborze wyłączników różnicowoprądowych przeczytasz w specjalnym poradniku: https://kanalelektryczny.pl/jak-dobrac-wylacznik-roznicowopradowy-jak-zamontowac/
Jednakże nakazem stosowania wyłączników różnicowoprądowych nie są objęte obwody, w których jako środek ochrony zostały użyte obniżone napięcie w postaci SELV lub PELV, lub separacja elektryczna.
Jednocześnie norma zabrania pewnych środków ochrony, do których należą:
izolowanie stanowiska oraz nieuziemione miejscowe połączenia wyrównawcze – metody te nie gwarantują skuteczności ochrony przeciwporażeniowej w pomieszczeniach, gdzie przewodność podłoża i otoczenia jest zmienna i wysoka
stosowanie przeszkód oraz umieszczanie osprzętu poza zasięgiem ręki – te formy ochrony podstawowej są niedopuszczalne, gdyż w ograniczonej przestrzeni łazienki nie stanowią realnej bariery przed przypadkowym kontaktem z napięciem.
Separacja elektryczna zasilająca więcej niż jeden odbiornik – norma dopuszcza separację wyłącznie jako środek ochrony dla pojedynczego urządzenia lub jednego gniazda wtyczkowego (np. w zasilaczach golarek), eliminując ryzyko przeniesienia potencjału między wieloma odbiornikami.

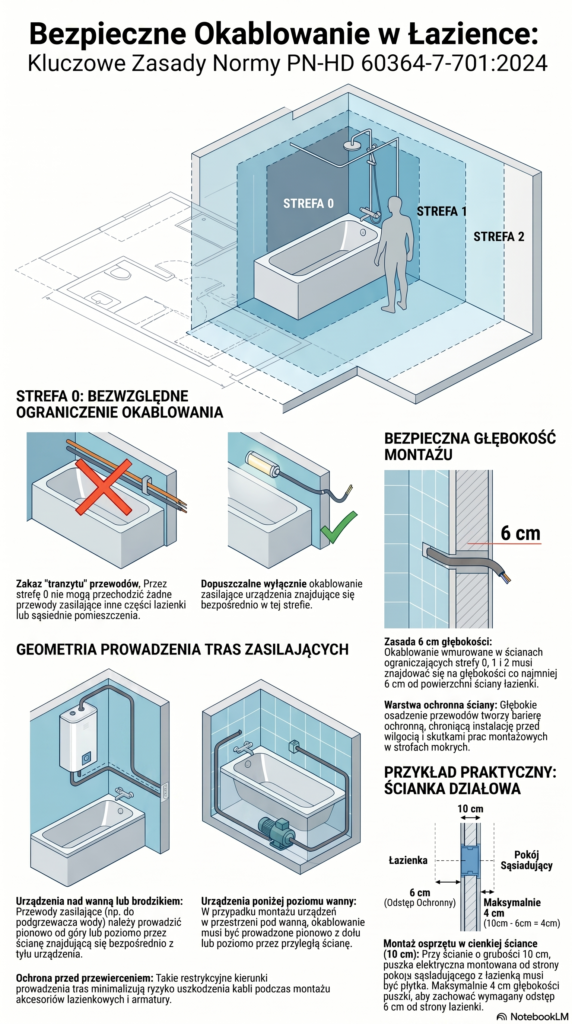

Wymagania dotyczące okablowania
Norma PN-HD 60364-7-701:2024 precyzuje specyficzne zasady wyznaczania tras kablowych oraz definiuje kryteria doboru materiałów instalacyjnych, niezbędnych do zapewnienia trwałego bezpieczeństwa w specyficznym mikroklimacie łazienek. Wymogi te są odpowiednio rygorystyczne, by zapewnić skuteczną ochronę przed porażeniem prądem elektrycznym.
Jednym z głównych zapisów normy jest objęcie rygorystycznym zakazem prowadzenia w strefie 0 okablowania, które nie zasila urządzeń znajdujących się w strefie 0.
Kolejne zapisy mają na celu ograniczenie wystąpienia ryzyka mechanicznego uszkodzenia kabli na skutek wiercenia otworów montażowych na armaturę łazienkową. Trasy kablowe zasilające odbiorniki znajdujące się w strefach łazienki oraz częściach ścian ograniczających strefy należy montować:
pionowo od góry albo poziomo przez przyległą ścianę z tyłu urządzenia, jeżeli urządzenie zamontowane jest na stałe nad wanną lub brodzikiem, w przypadku pryszniców bez brodzika ponad powierzchnią wykończonej podłogi (np. urządzenia do podgrzewania wody)
albo pionowo z dołu, albo poziomo przez przyległą ścianę, jeżeli urządzenie jest umieszczone w przestrzeni poniżej wanny.
Wszystkie inne wbudowane systemy okablowania, łącznie z ich akcesoriami, umieszczone w częściach ścian lub przegród ograniczających strefę 0 1 lub 2, nie powinny być montowane na głębokości mniejszej niż 6 cm od powierzchni ściany ograniczającej strefę. Ma to znaczenie, m.in. w sytuacji, gdy pomiędzy łazienką, a sąsiednim pomieszczeniem, zastosowano ściankę działową o grubości np. 10 cm. W takiej sytuacji w ścianie, od strony sąsiedniego pomieszczenia, nie powinny być montowane puszki o głębokości większej niż 4 cm, gdyż zastosowanie głębszych puszek spowoduje, że od strony łazienki ich dolna powierzchnia będzie w odległości mniejszej niż wymagane 6 cm.
W sytuacji, gdy nie ma możliwości dostosować się do powyższych zapisów, dopuszcza się wykonanie trasy kablowej przebiegającej przez strefę 1 oraz 2, pod warunkiem spełnienia jednego z następujących wymagań:
Obwody są chronione za pomocą jednego z systemów ochronnych SELV lub PELV lub separacji elektrycznej
obwody są chronione poprzez ochronę uzupełniającą zgodnie z normą PN-HD 60364-4-41:2017, zapewnianą przez wyłączniki różnicowoprądowe o znamionowym prądzie różnicowym zadziałania nieprzekraczającym 30 mA; obwody powinny zawierać przewód ochronny,
stosowane są kable zatopione w podłożu, zawierające uziemiony ekran lub osłonę metalową, która spełnia wymagania dotyczące przewodu ochronnego danego obwodu,
kable są umieszczone w uziemionym kanale, spełniającym wymagania dotyczące przewodu ochronnego.

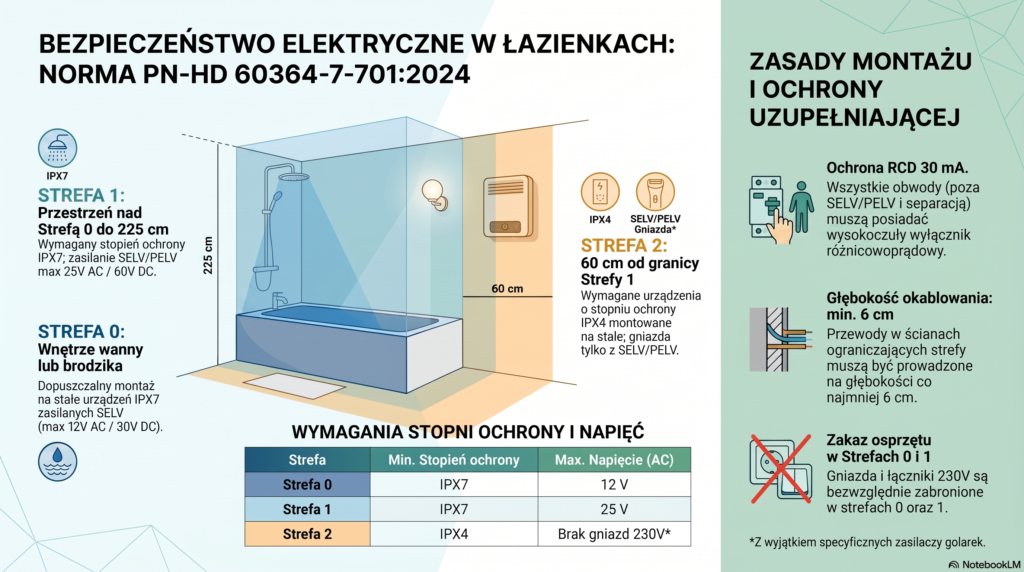

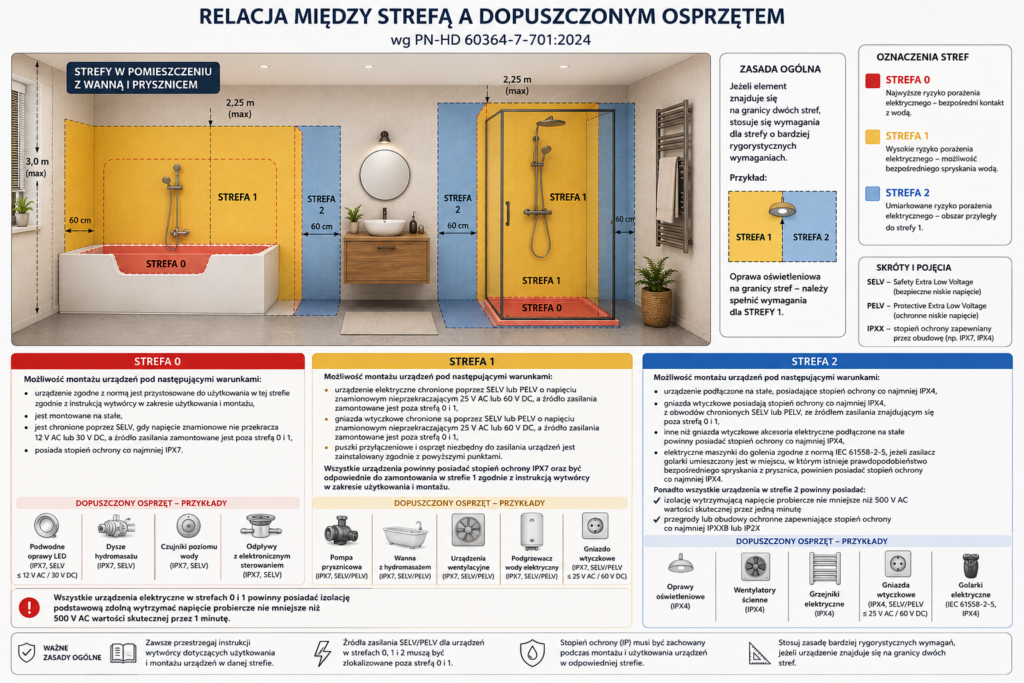

Jakie urządzenia elektryczne można montować w strefie ochronnej 0, 1 i 2?
Aspektem związanym z wyznaczaniem stref, jest określenie osprzętu dopuszczonego do montażu w poszczególnych strefach, aby razem ze środkami ochrony przeciwporażeniowej oraz zasadami prowadzenia tras kablowych, stanowił on bezpieczną dla użytkownika całość. Dlatego w normie zostało opisane jaki osprzęt dopuszczony jest do poszczególnych stref.
Strefa 0 pozwala na montaż urządzeń pod następującymi warunkami:
urządzenie zgodne z normą jest przystosowane do użytkowania w tej strefie zgodnie z instrukcją wytwórcy w zakresie użytkowania i montażu,
jest montowane na stałe,
jest chronione poprzez SELV, gdy napięcie znamionowe nie przekracza 12V AC lub 30V DC, a źródło zasilania zamontowane jest poza strefą 0 i 1
posiada stopień ochrony co najmniej IPX7
Strefa 1 pozwala na montaż urządzeń pod następującymi warunkami:
urządzenie elektryczne jest chronione poprzez SELV lub PELV o napięciu znamionowym nieprzekraczającym 25V AC lub 60V DC, a źródło zasilania zamontowane z poza strefą 0 i 1,
gniazda wtyczkowe chronione są poprzez SELV lub PELV o napięciu znamionowym nieprzekraczającym 25V AC lub 60V DC, a źródło zasilania zamontowane poza strefą 0 i 1,
puszki przyłączeniowe i osprzęt niezbędny do zasilania urządzeń jest zainstalowany zgodnie z powyższymi punktami
Wszystkie te urządzenia powinny posiadać stopień ochrony IPX7 oraz powinny być odpowiednie do zamontowania w strefie 1 zgodnie z instrukcją wytwórcy w zakresie użytkowania i montażu. Do takich urządzeń możemy zaliczyć wanny z hydromasażem, pompy prysznicowe, urządzenia wentylacyjne, urządzenia do podgrzewania wody itp.
Dodatkowo wszystkie urządzenia elektryczne zainstalowane w strefach 0 i 1 powinny posiadać izolację podstawową zdolną wytrzymać napięcie probiercze nie mniejsze niż 500V AC wartości skutecznej przez 1 minutę.
Strefa 2 pozwala na montaż urządzeń pod następującymi warunkami:
Urządzenie podłączone na stałe, posiadający stopień ochrony co najmniej IPX4
gniazda wtyczkowe posiadają stopień ochrony co najmniej IPX4, z obwodów chronionych SELV lub PELV , ze źródłem zasilania znajdujący się poza strefą 0 i 1
inne niż gniazda wtyczkowe akcesoria elektryczne podłączone na stałe powinny posiadać stopień ochrony co najmniej IPX4
elektryczne maszynki do golenia zgodne z normą IEC 61558-2-5, jeżeli zasilacz golarki umieszczony jest w miejscu, w którym istnieje prawdopodobieństwo bezpośredniego spryskania z prysznica, powinien posiadać stopień ochrony co najmniej IPX4.
Ponadto wszystkie urządzenia elektryczne zainstalowane w strefie 2 powinny posiadać:
izolację wytrzymującą napięcie probiercze nie mniejsze niż 500V AC wartości skutecznej przez jedną minutę
Przegrody lub obudowy ochronne zapewniające stopień ochrony conajmniej IPXXB lub IP2X
Istotnym aspektem jest postępowanie w przypadku urządzeń znajdujących się na granicy 2 stref np. opraw oświetleniowych. W takiej sytuacji należy dostosować się do wymagań dla strefy z bardziej rygorystycznymi wymaganiami.
Czym są klasy szczelności IP?
Oprawy łazienkowe i inne urządzenia mogą być opatrzone oznaczeniem klasy IP (ang. Ingress Protection), które określa stopień, w jakim element elektryczny jest zabezpieczony przed ciałami stałymi i cieczami. IP to kombinacja liter „IP”, po których następują dwie cyfry.
Pierwsza cyfra oznacza ochronę przed ciałami stałymi (takimi jak kurz i inne obce ciała), a druga — ochronę przed cieczami. Im wyższa druga cyfra, tym większa jest odporność urządzenia na wodę, co jest szczególnie istotne dla oświetlenia w łazience.
Jakie są typowe klasy szczelności IP?
- IPX0:Brak ochrony
- IPX1:Zabezpieczenie przed kapiącą wodą
- IPX2:Zabezpieczenie przed kapiącą wodą przy wychyleniu obudowy o 15°
- IPX3:Zabezpieczenie przed natryskiwaniem wodą
- IPX4:Zabezpieczenie przed bryzgami wody
- IPX5:Zabezpieczenie przed strumieniami wody
- IPX6:Zabezpieczenie przed silnymi strumieniami wody
- IPX7:Zabezpieczenie przed skutkami zanurzenia na głębokość do 1 m
- IPX8: Zabezpieczenie przed skutkami zanurzenia na głębokość większą niż 1 m
Często zapis klasy ochronności IP może zawierać dodatkowe litery na końcu symbolu, wskazujące na specjalne zabezpieczenia, np. ochronę przed dostępem do niebezpiecznych części (litera dodatkowa) lub literę uzupełniającą, określającą dodatkowe cechy ochronne.
FAQ - często zadawane pytania
Jakie są strefy ochronne w łazience i czym się różnią?
Wyróżniamy strefy 0, 1 i 2, które różnią się stopniem narażenia na kontakt z wodą oraz wymaganym poziomem zabezpieczeń urządzeń. Strefa 0 to wnętrze wanny lub brodzika, strefa 1 to przestrzeń bezpośrednio nad nimi do wysokości 2,25 m, a strefa 2 sięga do 60 cm od granicy strefy 1.
Jakie urządzenia elektryczne można montować w strefie 0, 1 i 2?
W strefie 0 można montować tylko urządzenia na bardzo niskie napięcie (do 12V), a w strefie 1 np. podgrzewacze wody czy pompy natryskowe o odpowiednim IP. W strefie 2 dopuszczalne są oprawy oświetleniowe i np. wentylatory, o ile spełniają wymogi szczelności.
Czy gniazdko elektryczne może znajdować się obok prysznica lub wanny?
Gniazdka elektryczne (230V) nie mogą znajdować się w strefach 0, 1 ani 2. Muszą być oddalone o co najmniej 60 cm od krawędzi wanny lub prysznica, czyli znajdować się poza wyznaczonymi strefami ochronnymi.
Jakie IP powinny mieć urządzenia elektryczne w łazience?
Urządzenia w strefie 0 wymagają minimum IPX7, w strefie 1 – IPX5, a w strefie 2 – IPX4. Poza strefami ochronnymi zazwyczaj wystarcza stopień ochrony IP21 lub standardowy, zależnie od specyfiki miejsca.
Dlaczego strefy ochronne w łazience są tak ważne dla bezpieczeństwa?
Obecność wody i pary wodnej znacząco zmniejsza rezystancję ludzkiego ciała, co zwiększa ryzyko śmiertelnego porażenia prądem. Strefy minimalizują to zagrożenie poprzez rygorystyczne zasady rozmieszczenia instalacji i osprzętu.
Podsumowanie
Projektowanie instalacji elektrycznych w łazienkach oraz innych pomieszczeniach wyposażonych w wannę lub natrysk wymaga szczególnego uwzględnienia warunków środowiskowych, takich jak podwyższona wilgotność powietrza oraz możliwość bezpośredniego kontaktu użytkownika z wodą. Jednym z najważniejszych etapów opracowania projektu jest prawidłowe wyznaczenie stref ochronnych, które stanowią podstawę doboru urządzeń elektrycznych oraz określenia bezpiecznych sposobów prowadzenia przewodów instalacyjnych.
Ze względu na znaczące obniżenie rezystancji ciała człowieka w warunkach zwiększonej wilgotności, ryzyko porażenia prądem elektrycznym jest znacznie wyższe niż w pozostałych pomieszczeniach. Z tego powodu zapewnienie skutecznej ochrony przeciwporażeniowej ma kluczowe znaczenie, a wszelkie nieprawidłowości projektowe lub wykonawcze mogą prowadzić do poważnych zagrożeń dla zdrowia i życia użytkowników.
Zapewnienie odpowiedniego poziomu bezpieczeństwa wymaga kompleksowego podejścia, obejmującego zarówno zastosowanie środków ochrony technicznej, takich jak wyłączniki różnicowoprądowe o wysokiej czułości, jak również przestrzeganie wymagań montażowych dotyczących m.in. prowadzenia tras kablowych, zachowania odpowiednich odległości oraz stosowania obwodów SELV i PELV.
W rezultacie projektowanie współczesnych instalacji elektrycznych w łazienkach wymaga od projektanta połączenia znajomości aktualnych wymagań normatywnych z właściwą oceną parametrów technicznych i sposobu użytkowania instalowanych urządzeń.
Bibliografia
PN-HD 60364-7-701:2025-02 Instalacje elektryczne niskiego napięcia — Część 7-701: Wymagania dotyczące specjalnych instalacji lub lokalizacji — Pomieszczenia wyposażone w wannę lub prysznic
PN-HD 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia — Część 4-41: Ochrona dla zapewnienia bezpieczeństwa — Ochrona przed porażeniem elektrycznym
Wiatr, M. Orzechowski –Poradnik projektanta Elektryka – DW MEDIUM 2012 wydanie V
Lejdy B., Sulkowski M.: Instalacje elektryczne w obiektach budowlanych, PWN, Warszawa 2019
