Podstawy systemów chłodzenia obiektów typu Data Center
Dynamiczny rozwój sztucznej inteligencji (AI) oraz obliczeń wysokiej wydajności (HPC) powoduje fundamentalne zmiany w architekturze współczesnych centrów danych (data centers). Tradycyjne środowiska IT ustępują miejsca aplikacjom wymagającym ogromnej mocy obliczeniowej, co przekłada się na gwałtowny wzrost gęstości mocy w szafach serwerowych. W rezultacie efektywne odprowadzanie ciepła staje się jednym z najważniejszych wyzwań infrastrukturalnych, mających bezpośredni wpływ na niezawodność, koszty eksploatacji oraz zrównoważony rozwój obiektów.
Jednostki dystrybucji chłodziwa (CDU), pompy, napędy, układy sterowania oraz systemy bezpieczeństwa muszą pracować w sposób ciągły i skoordynowany, aby zapewnić nieprzerwaną pracę obiektów typu data center. Dlatego kluczową rolę odgrywa integracja funkcji zasilania, ochrony, sterowania i monitorowania, pozwalająca zwiększyć niezawodność instalacji, zoptymalizować zużycie energii oraz przygotować infrastrukturę na dalszy wzrost zapotrzebowania generowany przez rozwój technologii AI.
W niniejszym artykule przedstawiono najważniejsze wyzwania związane z zasilaniem i zabezpieczaniem systemów chłodzenia cieczą oraz omówiono rozwiązania wspierające budowę wydajnych i skalowalnych centrów danych nowej generacji.
Spis treści
Znaczenie infrastruktury elektrycznej w systemach chłodzenia Data Center
Nowoczesne centra danych odchodzą od chłodzenia całych pomieszczeń na rzecz rozproszonych systemów zarządzania temperaturą, instalowanych bezpośrednio przy urządzeniach IT i szafach serwerowych. Zwiększa to wymagania stawiane infrastrukturze elektrycznej zasilającej układy chłodzenia.
Niezawodność chłodzenia zależy od:
ciągłego zasilania pomp, wentylatorów, sprężarek i napędów,
precyzyjnej regulacji temperatury, ciśnienia i przepływu,
skutecznej ochrony, szybkiej diagnostyki i bezpiecznej izolacji uszkodzeń,
integracji z systemami zasilania i monitoringu obiektu.
Zakłócenia zasilania, błędy sterowania lub awarie zabezpieczeń mogą bezpośrednio wpływać na dostępność infrastruktury IT. Dlatego system elektryczny stanowi kluczowy element zapewniający niezawodność, efektywność energetyczną i łatwość utrzymania nowoczesnych systemów chłodzenia.
Podstawowe systemy chłodzenia Data Center
System chłodzenia technologicznego (TCS)
System chłodzenia technologicznego (Technology Cooling System, TCS) odpowiada za bezpośrednie chłodzenie urządzeń IT. Wykorzystując technologie chłodzenia cieczą, takie jak Direct-to-Chip oraz jednostki dystrybucji chłodziwa (CDU), odbiera ciepło z procesorów, akceleratorów GPU i innych komponentów o wysokiej gęstości mocy, a następnie przekazuje je do infrastruktury chłodniczej obiektu.
System chłodzenia obiektu (FCS)
System chłodzenia obiektu (Facility Cooling System, FCS) zapewnia wydajność chłodniczą dla centrum danych. Obejmuje agregaty chłodnicze (chillery) oraz powiązaną infrastrukturę odpowiedzialną za odbiór ciepła z obiegów chłodzenia i utrzymanie parametrów temperaturowych niezbędnych do niezawodnej pracy systemów IT.
System wody skraplającej (CWS)
System wody skraplającej (Condenser Water System, CWS) stanowi część infrastruktury chłodzenia obiektu i odpowiada za transport ciepła z agregatów chłodniczych do wież chłodniczych, chłodnic suchych (dry coolers) lub innych układów odrzutu ciepła. Odprowadzając energię cieplną poza obiekt, umożliwia ciągłą pracę systemu chłodzenia oraz wspiera utrzymanie wysokiej efektywności energetycznej centrum danych.
Technologie chłodzenia data center
Współczesne centra danych coraz częściej wykorzystują kombinację różnych technologii chłodzenia, aby osiągnąć optymalny balans między efektywnością energetyczną, skalowalnością i niezawodnością. Do najczęściej stosowanych rozwiązań należą:
chłodzenie powietrzem (Air Cooling),
chłodzenie cieczą (Liquid Cooling),
chłodzenie hybrydowe (Hybrid Cooling).
Chłodzenie powietrzem
Chłodzenie powietrzem całego pomieszczenia to od dawna stosowana metoda, w której klimatyzowana jest cała sala serwerowa. Jednostki chłodzące rozmieszczone przy jej obwodzie dostarczają zimne powietrze przez podłogę podniesioną lub górne systemy dystrybucji, natomiast ciepłe powietrze wraca do ponownego schłodzenia.
Najlepsze zastosowania
Niska lub umiarkowana gęstość mocy w szafach
Konwencjonalne firmowe środowiska IT i starsze instalacje IT
Obiekty, w których priorytetem są prostota i znajomość rozwiązania
Kluczowe korzyści
Prosta konstrukcja i obsługa
Szerokie doświadczenie branży i sprawdzona niezawodność
Zgodność z istniejącymi układami przestrzennymi centrów danych
Chłodzenie całego pomieszczenia pozostaje skutecznym rozwiązaniem podstawowym i często jest łączone z bardziej ukierunkowanymi technologiami, gdy rosną wymagania dotyczące chłodzenia.
Chłodzenie powietrzem blisko źródła ciepła — większa efektywność dzięki ukierunkowanemu przepływowi powietrza
Chłodzenie powietrzem blisko źródła ciepła przybliża chłodzenie do sprzętu IT, realizując je na poziomie rzędu lub szafy. Dzięki oddzieleniu strumieni ciepłego i zimnego powietrza oraz ograniczeniu ich mieszania metoda ta poprawia kontrolę warunków cieplnych i efektywność energetyczną.
Najlepsze zastosowania
Średnia i wyższa gęstość mocy w szafach
Modernizacje i modułowe projekty centrów danych
Środowiska wymagające lepszego zarządzania przepływem powietrza
Kluczowe korzyści
Ograniczenie lokalnych przegrzań i wahań temperatury
Efektywniejsze wykorzystanie mocy chłodniczej
Lepsza skalowalność w porównaniu z chłodzeniem całego pomieszczenia
Chłodzenie powietrzem blisko źródła ciepła jest powszechnie stosowane w nowoczesnych centrach danych jako krok w kierunku wyższej efektywności bez wprowadzania cieczy do przestrzeni IT.
Chłodzenie cieczą obiektów data center
Chłodzenie cieczą direct-to-chip — efektywne chłodzenie środowisk obliczeniowych o dużej gęstości mocy
Chłodzenie cieczą direct-to-chip usuwa ciepło bezpośrednio z procesorów i akceleratorów za pomocą płyt chłodzących zasilanych cieczą. Dzięki oddziaływaniu na najgorętsze komponenty metoda ta zapewnia znacznie wyższą efektywność wymiany ciepła niż samo chłodzenie powietrzem.
Najlepsze zastosowania
Szafy o dużej gęstości mocy
Obciążenia AI, uczenia maszynowego i HPC
Środowiska obliczeniowe o wysokich wymaganiach wydajnościowych
Kluczowe korzyści
Obsługa większej gęstości mocy w szafie
Lepsza stabilność cieplna i wydajność systemu
Mniejsza zależność od przepływu dużych ilości powietrza
Chłodzenie zanurzeniowe — zaawansowane chłodzenie przy ekstremalnej gęstości mocy
Chłodzenie zanurzeniowe polega na zanurzeniu serwerów w cieczy nieprzewodzącej prądu, która pochłania ciepło bezpośrednio z podzespołów elektronicznych. Eliminuje to potrzebę tradycyjnego chłodzenia powietrzem i stosowania wewnętrznych wentylatorów serwerów.
Najlepsze zastosowania
Środowiska obliczeniowe o bardzo dużej gęstości mocy
Obiekty o ograniczonej przestrzeni
Obciążenia specjalistyczne lub nowej generacji
Zastosowania wymagające niewielkiego nakładu prac konserwacyjnych
Kluczowe korzyści
Wyjątkowa zdolność odprowadzania ciepła
Mniejsza złożoność mechaniczna
Bardzo duża gęstość mocy obliczeniowej na metr kwadratowy
Chłodzenie zanurzeniowe to rozwijające się rozwiązanie dla organizacji przesuwających granice wydajności i efektywności.
Znaczenie chillerów i jednostek dystrybucji chłodziwa (CDU) w infrastrukturze chłodzenia data center
Rola i znaczenie chillerów w układzie FCS
W układzie chłodzenia obiektu (FCS) chillery odpowiadają za usuwanie ciepła z obiegu wodnego obiektu i odprowadzanie go do otoczenia. Zapewniając niezawodne źródło wody lodowej, umożliwiają ciągły odbiór ciepła z układu chłodzenia urządzeń technologicznych (TCS), pomagając utrzymywać stabilne warunki pracy, zwiększać efektywność energetyczną i wspierać skalowalność centrów danych o dużej gęstości mocy.
Najważniejsze powody, dla których chillery są istotne:
Niezawodne odprowadzanie ciepła
Chillery zapewniają stabilne i ciągłe źródło wody lodowej, która pochłania ciepło ze sprzętu IT za pośrednictwem central wentylacyjno-klimatyzacyjnych, klimatyzatorów międzyrzędowych lub układów chłodzenia cieczą.
Obsługa środowisk o dużej gęstości mocy
Wraz ze wzrostem gęstości mocy w szafach rośnie całkowite obciążenie cieplne. Chillery umożliwiają centrom danych skalowanie mocy chłodniczej odpowiednio do rosnącego zapotrzebowania IT, bez obniżania niezawodności.
Stabilność temperatury
Precyzyjna regulacja temperatury w instalacji chillerów zapewnia pracę sprzętu IT w zalecanych granicach temperatury, chroniąc urządzenia i utrzymując przewidywalną wydajność.
Efektywność energetyczna i zrównoważony rozwój
Nowoczesne chillery mogą pracować z wysoką efektywnością, zwłaszcza w połączeniu z free coolingiem, sprężarkami o regulowanej prędkości lub zoptymalizowanymi strategiami sterowania. Efektywne chillery bezpośrednio przyczyniają się do obniżenia wskaźnika efektywności wykorzystania energii (PUE) i kosztów eksploatacji.
Redundancja i odporność na awarie
Chillery projektuje się zazwyczaj z redundancją (N+1 lub 2N), zapewniając dostępność chłodzenia nawet w razie awarii urządzeń, co ma kluczowe znaczenie w centrach danych o wysokiej dostępności.
Definicje:
Redundancja N+1 oznacza instalację o jedną jednostkę większej liczby urządzeń, niż jest to konieczne do pokrycia maksymalnego obciążenia. Na przykład, jeśli potrzebne są 3 chillery, instaluje się 4. jako rezerwowy.
Redundancja 2N oznacza w pełni redundantny, odporny na awarie system, w którym cała infrastruktura chłodzenia jest zdublowana.
Rola i znaczenie jednostek dystrybucji chłodziwa (CDU) w układzie TCS
Jednostka dystrybucji chłodziwa (CDU) jest kluczowym elementem układu chłodzenia urządzeń technologicznych (TCS) w centrach danych o dużej gęstości mocy chłodzonych cieczą. CDU stanowi interfejs między układem chłodzenia obiektu (FCS), czyli pierwotnym obiegiem wody z chillera, a obiegiem chłodzenia cieczą na poziomie IT, przekazując ciepło z TCS do FCS przez wymiennik ciepła.
Dlaczego jednostki CDU są niezbędne:
Separacja cieplna i ochrona
Jednostki CDU tworzą wtórny, odseparowany obieg chłodzenia sprzętu IT. Oddzielenie obiegów chroni wrażliwe serwery przed wahaniami parametrów instalacji wodnej obiektu i ogranicza ryzyko wycieków lub zanieczyszczenia.
Precyzyjna regulacja parametrów chłodziwa
Jednostki CDU regulują temperaturę, ciśnienie i natężenie przepływu chłodziwa, zapewniając optymalne odprowadzanie ciepła z procesorów CPU, GPU i innych komponentów o dużej mocy.
Zapobieganie kondensacji
Utrzymując temperaturę chłodziwa powyżej punktu rosy w centrum danych, jednostki CDU pomagają zapobiegać kondensacji, która mogłaby powodować korozję, zwarcia lub fałszywe alarmy wykrycia wycieku.
Skalowalność i modułowość
Jednostki CDU można instalować na poziomie szafy, rzędu lub pomieszczenia, co pozwala centrom danych stopniowo zwiększać wydajność chłodzenia cieczą wraz ze wzrostem gęstości mocy obliczeniowej.
Efektywność przy zaawansowanych obciążeniach
Chłodzenie cieczą realizowane za pomocą jednostek CDU usuwa ciepło znacznie efektywniej niż powietrze. Umożliwia to obsługę obciążeń AI, HPC i opartych na akceleratorach, dla których samo chłodzenie powietrzem byłoby niepraktyczne lub nieefektywne.

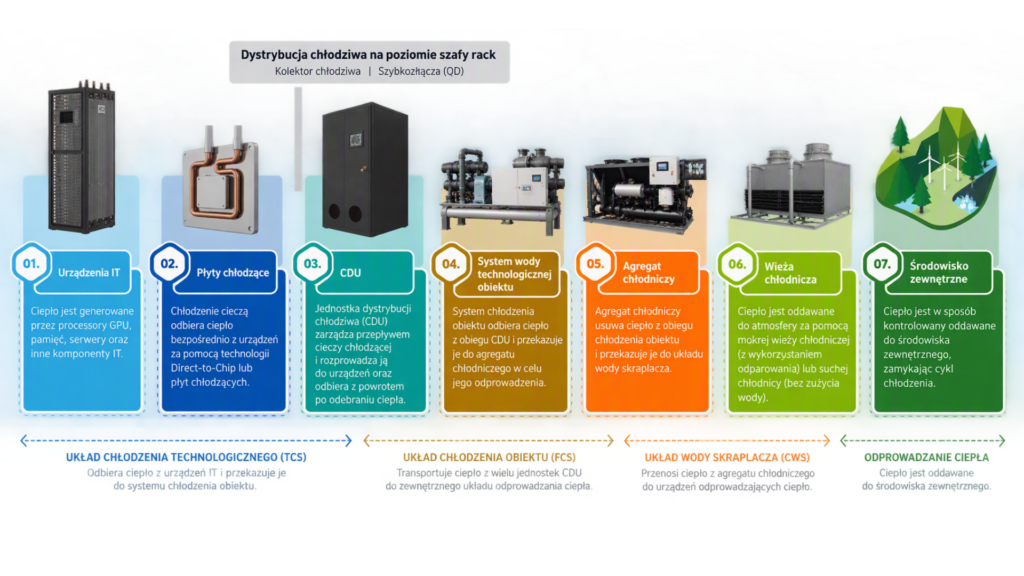

Jak współpracują chillery i jednostki CDU?
Chillery i jednostki CDU są uzupełniającymi się elementami jednolitej architektury chłodzenia:
TCS odbiera ciepło z serwerów chłodzonych cieczą i przekazuje je do CDU
CDU przekazuje ciepło z TCS do FCS przez wymiennik ciepła
FCS usuwa ciepło z obiegu obiektu i dostarcza wodę lodową
Taka architektura warstwowa łączy centralne odprowadzanie ciepła z precyzyjnym, lokalnym chłodzeniem na poziomie szaf. W nowoczesnych centrach danych chillery i jednostki dystrybucji chłodziwa stanowią podstawową infrastrukturę. Chillery zapewniają efektywne i niezawodne odprowadzanie ciepła na poziomie obiektu, a jednostki CDU umożliwiają precyzyjne, skalowalne chłodzenie cieczą na poziomie IT.

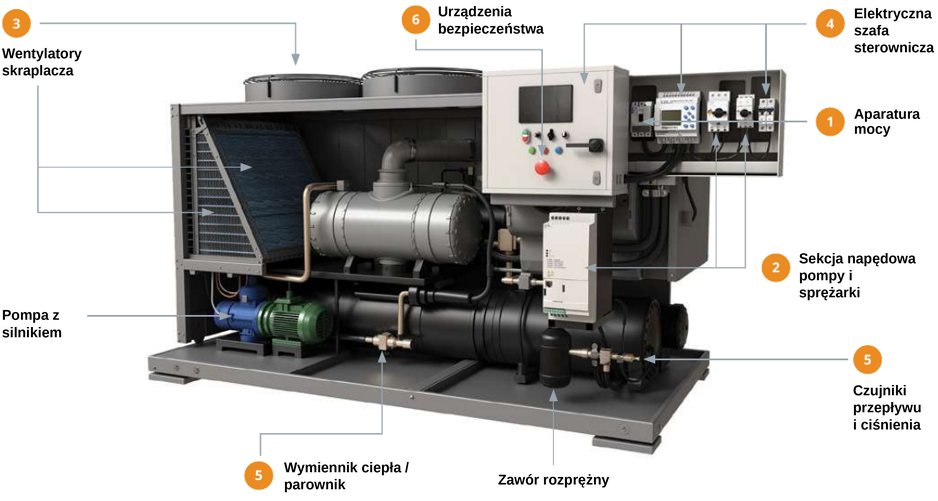

Budowa agregatu chłodniczego (chillera)
Zasilanie wejściowe i zabezpieczenia
Rola: Doprowadzenie zasilania, ochrona przed skutkami zwarć i innych zakłóceń, odłączanie izolacyjne oraz wewnętrzny rozdział energii w chillerze.
Strefa silników pompy i sprężarki
Rola: Sterowanie, rozruch, zabezpieczanie i optymalizacja pracy sprężarki przy zapewnieniu niezawodnego obiegu chłodziwa oraz energooszczędnego sterowania pompą.
Strefa wentylatorów skraplacza
Rola: Napędzanie i regulacja przepływu powietrza w celu odprowadzania ciepła.
Szafa sterownicza — strefa automatyki
Rola: Koordynacja sterowania chillerem, automatyki, monitorowania i interfejsu operatora, a także realizacja komunikacji / wymiany danych z systemami nadrzędnymi (np. monitorowanie energii, raportowanie usterek, zdalna obsługa / monitorowanie itp.)
Monitorowanie i czujniki
Rola: Pomiar i monitorowanie parametrów pracy systemu (przepływu, ciśnienia, temperatury, energii).
Bezpieczeństwo i interfejs
Rola: Zapewnienie bezpiecznej pracy, zatrzymania awaryjnego i sterowania lokalnego.

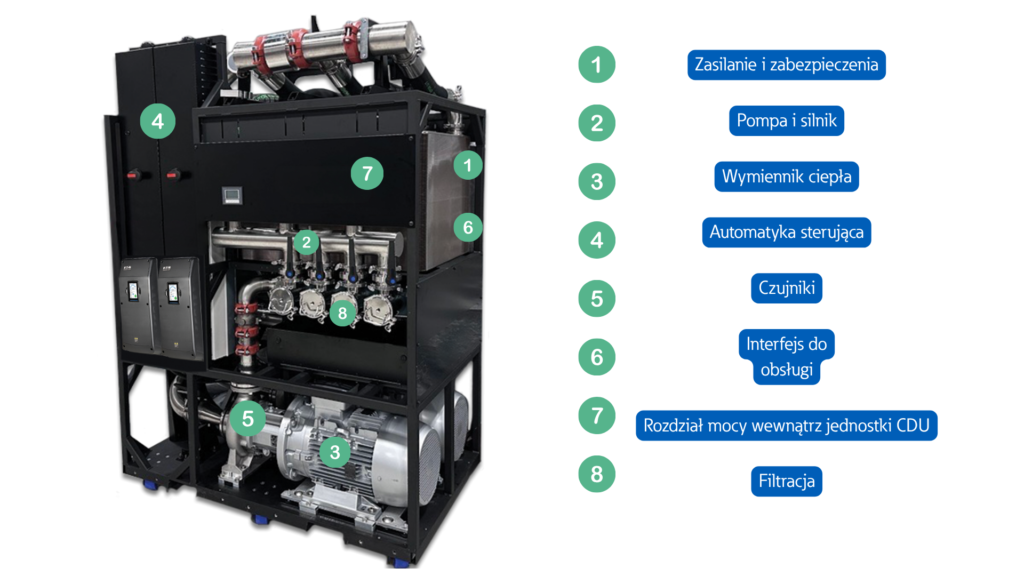

Budowa jednostki dystrybucji chłodziwa (CDU)
Zasilanie wejściowe i zabezpieczenia
Rola: Doprowadzenie zasilania, odłączanie izolacyjne i ochrona szafy CDU przed skutkami zwarć i innych zakłóceń.
Strefa pompy i silnika
Rola: Napędzanie i zabezpieczanie pomp obiegowych chłodziwa.
Wymiennik ciepła / interfejs obiegu chłodziwa
Rola: Przekazywanie ciepła między obiegiem IT a obiegiem obiektu (podstawowa funkcja CDU). Uwaga: Sam wymiennik ciepła jest urządzeniem mechanicznym, jednak wszystkie współpracujące z nim komponenty elektryczne wymieniono powyżej.
Szafa sterownicza (strefa automatyki)
Rola: Koordynacja sterowania CDU, automatyki, monitorowania i interfejsu operatora, a także realizacja komunikacji / wymiany danych z systemami nadrzędnymi (np. monitorowanie energii, raportowanie usterek, zdalna obsługa / monitorowanie itp.).
Strefa monitorowania i czujników
Rola: Pomiar i regulacja parametrów chłodzenia.
Bezpieczeństwo i interfejs
Rola: Zapewnienie bezpiecznej pracy i postępowania w sytuacjach awaryjnych.
Rozdział energii wewnątrz szafy CDU
Rola: Wewnętrzne prowadzenie przewodów i uporządkowane okablowanie.
Filtracja
Rola: Ochrona kluczowych komponentów w szafach, takich jak płyty chłodzące.
