Wyłączniki powietrzne ACB – budowa i zasada działania
Co to jest wyłącznik powietrzny?
Wyłącznik powietrzny (z ang. ACB – air circuit breaker) to aparat w którym przerwanie łuku następuje w powietrzu pod ciśnieniem atmosferycznym, w komorze gaszeniowej (gazowydmuchowej). Nazwa pochodzi od medium, w którym gaszony jest łuk elektryczny – powietrza. Ze względu na swoją wysoką zdolność wyłączania, wyłączniki powietrzne pełnią funkcję wyłącznika głównego w rozdzielnicach niskich napięć. Poniższy artykuł przybliża budowę, zasadę działania oraz zagadnienia doboru tych wyłączników.
Spis treści
Jakie funkcje może pełnić wyłącznik powietrzny w instalacji elektrycznej?
Wyłącznik powietrzny pełni jednocześnie trzy funkcje i warto je rozdzielić już na starcie, bo mieszanie ich bywa źródłem błędów w specyfikacjach.
Funkcja pierwsza to zabezpieczenie. Aparat wyłącza obwód przy przeciążeniu, przy zwarciu, a jeśli funkcja jest aktywna, także przy zwarciu doziemnym.
Funkcja druga to łączenie prądów roboczych. Wyłącznik nadaje się do normalnych operacji załączania i wyłączania, wykonywanych ręcznie przyciskami na froncie albo zdalnie, elektromagnesem załączającym i wyzwalaczem wzrostowym.
Funkcja trzecia to izolacja. Wyłączniki powietrzne mają funkcję izolacji potwierdzoną odpowiednim symbolem umieszczonym na aparacie. W wykonaniu wysuwnym dochodzi do tego pozycja przerwy izolacyjnej w kasecie, w której odizolowane są zarówno obwody pierwotne, jak i wtórne.
Wyłącznik czy rozłącznik?
Przy tej okazji warto od razu ustawić relację między wyłącznikiem a rozłącznikiem, bo w języku warsztatowym oba słowa bywają używane zamiennie. Wyłącznik zabezpiecza instalację przed skutkami prądów przeciążeniowych i zwarciowych. Rozłącznik służy wyłącznie do rozłączania prądów roboczych. Każdego wyłącznika można użyć jako rozłącznika, natomiast żadnego rozłącznika nie wolno użyć jako wyłącznika: bez dobezpieczenia nie ochroni instalacji ani przed przeciążeniem, ani przed zwarciem. Projektanci i elektrycy mają do dyspozycji zarówno wyłączniki, jak i rozłączniki powietrzne. To jaki rodzaj aparatu zostanie dobrany jest pokłosiem funkcji, jaką będzie pełnić.
Kluczowe parametry wyłączników powietrznych
- In (Iu) — prąd znamionowy ciągły aparatu.
- Ir — nastawialny prąd członu przeciążeniowego
- Ue — napięcie robocze
- Ui — napięcie izolacji
- Uimp — napięcie udarowe wytrzymywane
- Icu — graniczna zdolność wyłączania zwarciowego.
- Ics — eksploatacyjna zdolność wyłączania
- Icw — prąd krótkotrwały wytrzymywany, podawany dla 1 s i 3 s. To parametr, który w ogóle umożliwia selektywną zwłokę czasową.
- Icm — znamionowa zwarciowa zdolność łączeniowa
Dostępne wykonania wyłączników powietrznych ACB
Wyłącznik czy rozłącznik

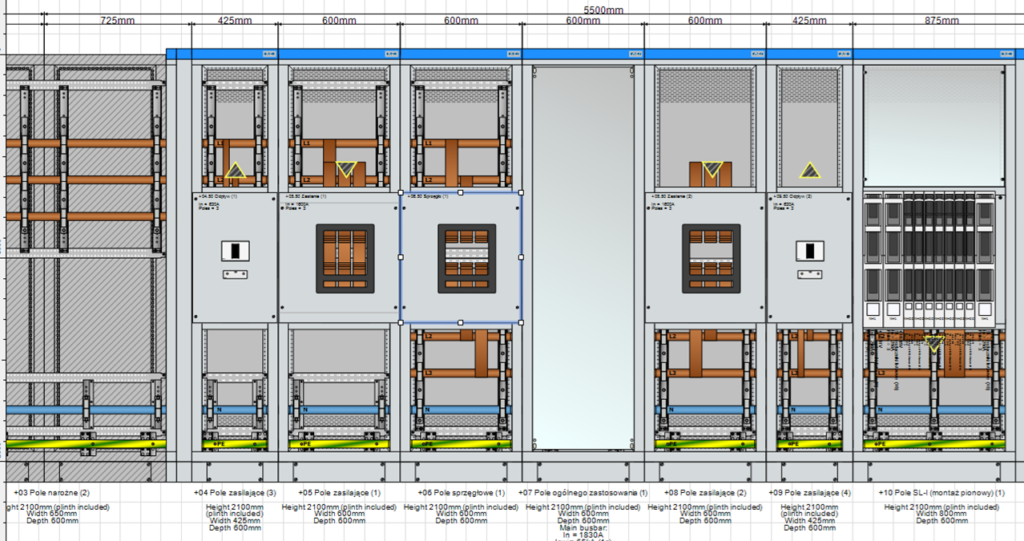

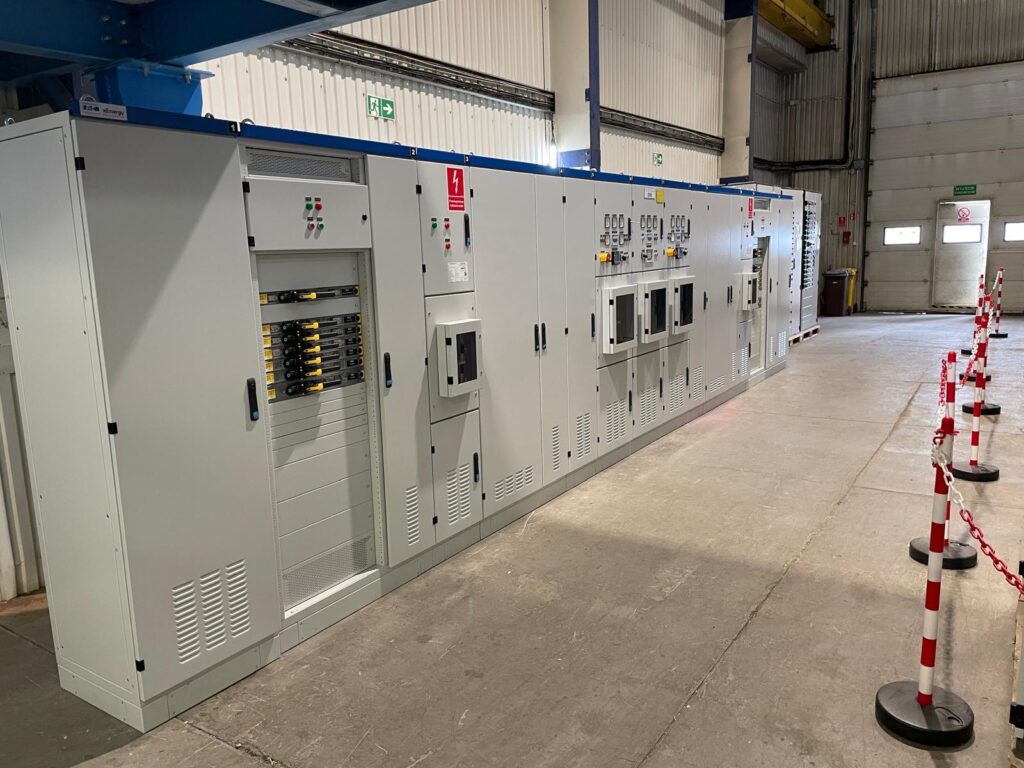

Rozłączniki powietrzne to aparaty o tej samej konstrukcji mechanicznej i tych samych wymiarach, ale pozbawione bloku zabezpieczeń. Są dostępne we wszystkich wielkościach, obu klasach, w wykonaniach trój- i czterobiegunowych oraz stacjonarnych i wysuwnych, więc dobiera się je dokładnie tak samo. Dla rozłączników nie podaje się Icu, bo nie mają zdolności wyłączania zwarciowego. Zamiast tego podaje się Icm, czyli zwarciową zdolność łączeniową, oraz Icw. W praktyce wyłączniki powietrzne pojawiają się w trzech miejscach rozdzielnicy głównej. Najczęściej w polu zasilającym bezpośrednio za transformatorem, gdzie odpowiadają za całą sekcję. Następnie w sprzęgle łączącym sekcje zasilane z różnych źródeł. Wreszcie w odpływach dużej mocy do rozdzielnic oddziałowych, tam gdzie potrzebna jest selektywność wobec zabezpieczeń niższego szczebla. W sprzęgle bardzo często wystarczy rozłącznik powietrzny, czyli aparat o tej samej konstrukcji mechanicznej, ale bez bloku zabezpieczeń.
Liczba biegunów? trzy czy cztery bieguny?
Wykonanie czterobiegunowe obejmuje ochroną także przewód neutralny, bez potrzeby stosowania zewnętrznego przekładnika. W układach TN-S z wyłącznikiem trójbiegunowym, w których chcemy korzystać z zabezpieczenia ziemnozwarciowego, taki przekładnik trzeba domówić i zamontować, pilnując biegunowości. Za czterema biegunami przemawiają przede wszystkim instalacje z dużym udziałem odbiorników nieliniowych, w których przewód N potrafi być obciążony bardziej niż przewody fazowe. Ceną jest większa szerokość aparatu i wyższy koszt.

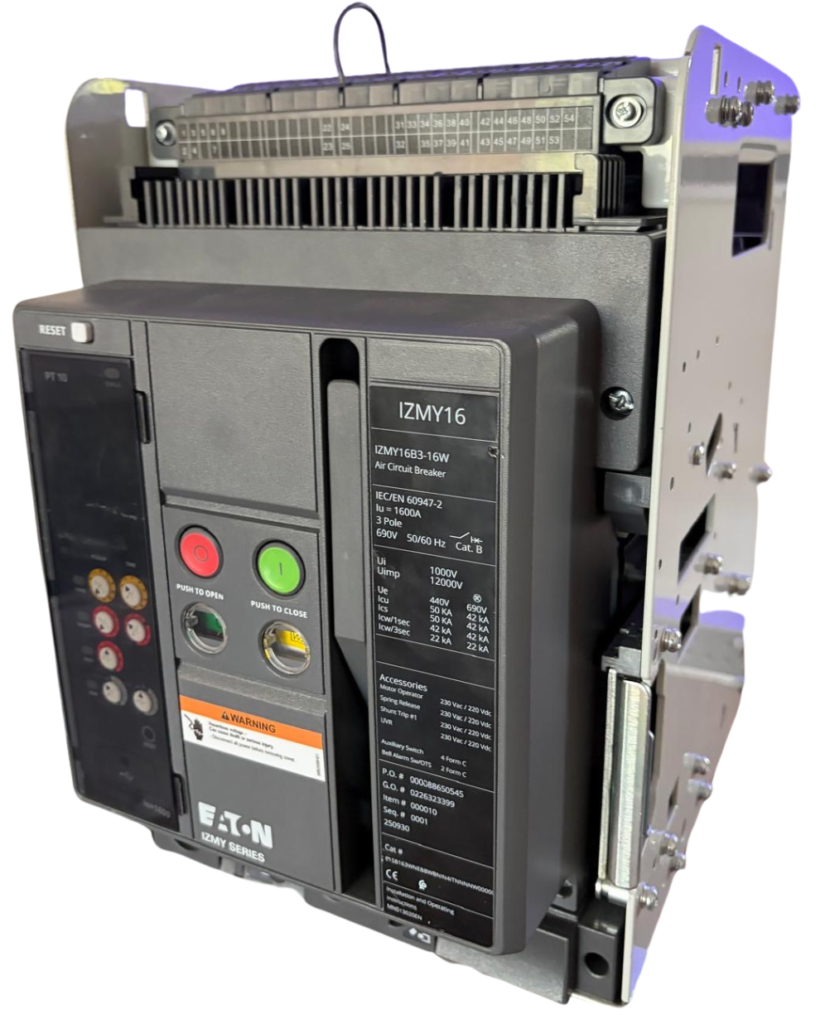

Stacjonarny lub wysuwny wyłącznik powietrzny ACB
Wykonanie wysuwne ze względu na potrzebę montażu dedykowanej kasety jest rozwiązaniem droższym. Posiada za to istotne zalety względem wykonania stacjonarnego:
Przegląd albo wymiana aparatu bez wyłączania instalacji zasilanej równolegle lub z góry. To argument podstawowy i w obiektach pracujących ciągle najczęściej przesądzający.
Prosta wymiana aparatu – sprowadza się do wysunięcia jednego aparatu i wsunięcia drugiego, zamiast rozkręcania połączeń szynowych. Bardzo duża oszczędność czasu serwisanta
Testy przedrozruchowe i okresowe można wykonać w pozycji TEST, bez oddziaływania na sieć.

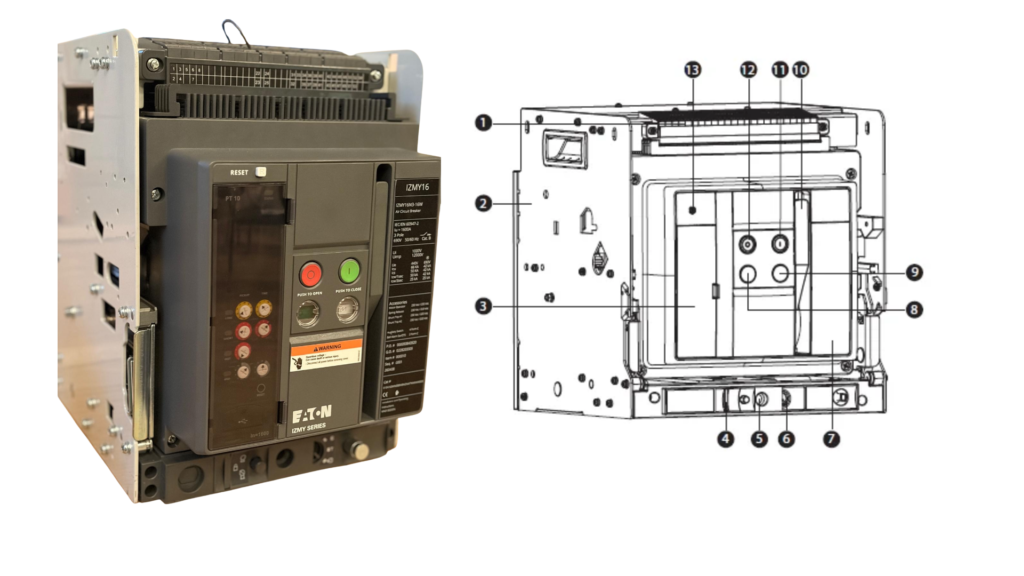

Budowa wyłączników powietrznych ACB – elementy zewnętrzne
Budowę wyłączników należy omówić z perspektywy zamkniętej obudowy aparatu oraz z perspektywy komponentów wewnątrz. Obsługa manewrując aparatem ma do dyspozycji przedni panel opisany poniżej, a serwis i służby utrzymania ruchu w razie awarii po demontażu pokrywy poruszają się po konkretnych elementach mechanizmu.
1 – Obwody pomocnicze
2 – Kaseta – nie występuje w wersji stacjonarnej
3 – Blok zabezpieczeń (nie dotyczy rozłączników)
4 – Blokada pozycji
5 – Przycisk blokujący
6 – Wskaźnik trójpozycyjny
7 – Tabliczka znamionowa
8 – Wskaźniki pozycji ON/OFF
9 – Wskaźnik rozbrojenia/zazbrojenia sprężyny
10 – Ręczna dźwignia do zbrojenia sprężyny
11 – Przycisk ON / zamknięcia wyłącznika
12- Przycisk OFF / otwarcia wyłącznika
13 – Wskaźnik zadziałania / przycisk resetowania; nie dotyczy rozłączników

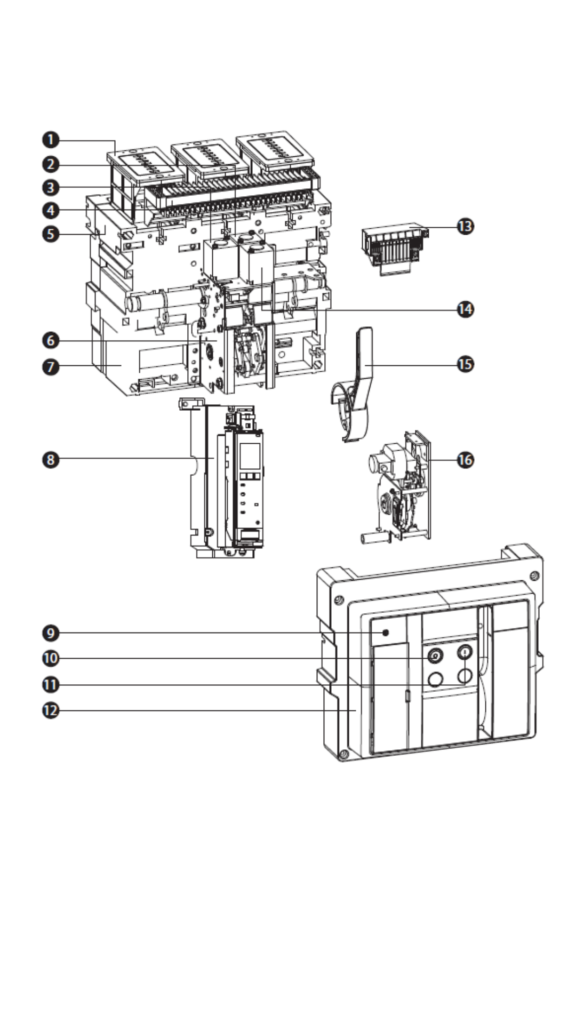

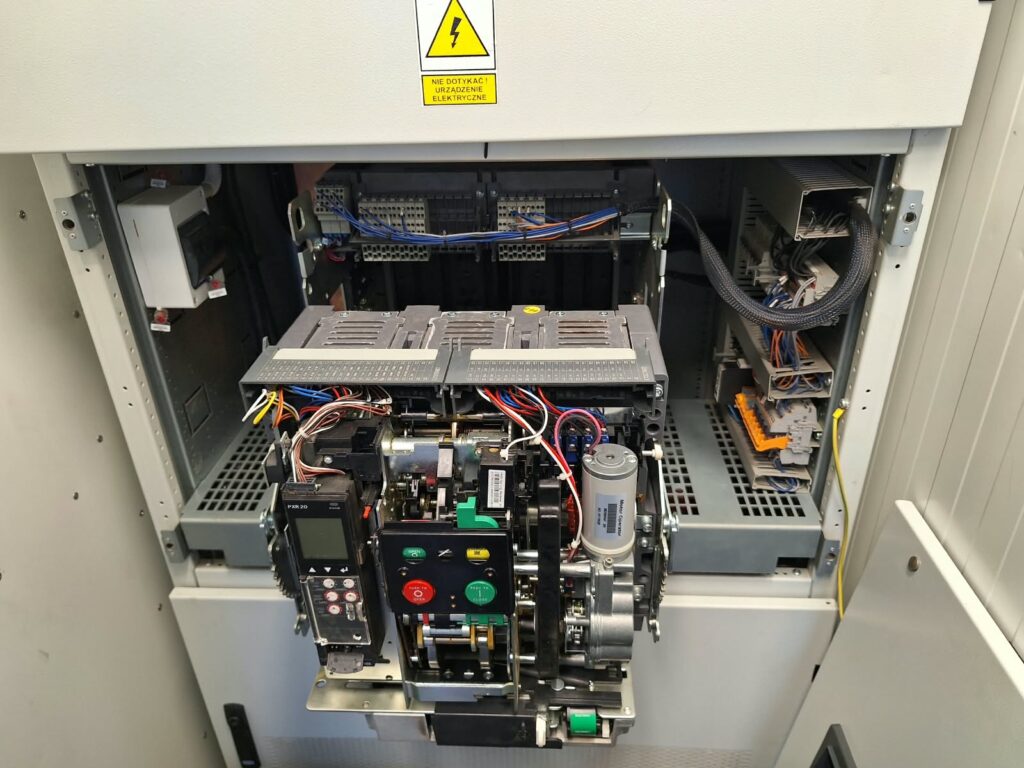

Budowa wyłączników powietrznych ACB – elementy wewnętrzne
Komora gazowydmuchowa
Wyzwalacz wzrostowy – umożliwia zdalne otwarcie wyłącznika
Wyzwalacz podnapięciowy lub drugi wyzwalacz wzrostowy. Wyzwalacz podnapięciowy pozwala w instalacjach narażonych na zapad zasilania zapobiec otwarciu wyłącznika, jeśli zapad jest krótkotrwały.
Obwody pomocnicze
Uchwyt montażowy
Mechanizm działania
Wykonanie wysuwne
Blok zabezpieczeń
Przycisk resetu
Przycisk otwierania
Przycisk zamknięcia wyłącznika
Osłona
Styk pomocniczy
Elektromagnes załączający. Umożliwia natychmiastowe uwolnienie energii zgromadzonej w mechanizmie operacyjnym, co pozwala na szybsze załączenie aparatu.
Dźwignia uzbrajająca sprężynę (ręczne uzbrajanie)
Napęd silnikowy -uzbraja sprężynę wyłącznika.
Realizowane funkcje ochronne przez blok zabezpieczeń wyłączników powietrznych
Blok zabezpieczeń współczesnego wyłącznika powietrznego realizuje cztery niezależne funkcje, oznaczane skrótem LSIG. Każda z nich odpowiada na inne zagrożenie i każdą nastawia się osobno.
Człon | Przed czym chroni | Charakter działania |
L — przeciążeniowy | Przegrzanie kabli, szyn i uzwojeń przy długotrwałym przekroczeniu prądu | Zwłoka zależna od prądu, krzywa I²t, z pamięcią termiczną |
S — zwarciowy krótkozwłoczny | Zwarcia oddalone od aparatu, w głębi instalacji | Zamierzona zwłoka, krzywa stała albo I²t — to ten człon tworzy selektywność |
I — zwarciowy bezzwłoczny | Zwarcia bliskie, o dużej wartości prądu | Działanie natychmiastowe; można go wyłączyć |
G — ziemnozwarciowy | Prądy płynące do ziemi przy uszkodzeniu izolacji | Zwłoka nastawialna; tryb alarmu albo wyzwolenia |
Tabela 1 Główne funkcje bloku wyzwalaczy
Do tej czwórki dochodzi piąta funkcja, o której łatwo zapomnieć, bo działa tylko przez ułamek sekundy. Zabezpieczenie przed załączeniem na zwarcie, oznaczane jako MCR, chroni przed zamknięciem aparatu na uszkodzony obwód. Jest aktywne wyłącznie przez dwa pierwsze okresy prądu po załączeniu styków i wyzwala bezzwłocznie, niezależnie od tego, jak ustawiono człon I. Osobną sprawą jest ochrona przewodu neutralnego, którą włącza się na poziomie 60 albo 100 procent nastawy członu przeciążeniowego. W instalacjach z dużym udziałem odbiorników nieliniowych przewód N potrafi być obciążony bardziej niż przewody fazowe.
Kiedy wybrać wyłącznik powietrzny, a kiedy kompaktowy?
W przedziale, w którym oferty się nakładają, decyduje zwykle jeden parametr: znamionowy prąd krótkotrwały wytrzymywany, oznaczany jako Icw. Norma IEC 60947-2 dzieli wyłączniki na dwie kategorie użytkowania, a różnica między nimi sprowadza się właśnie do tego, czy Icw w ogóle istnieje.
Aparaty kategorii A, do której należy większość wyłączników kompaktowych, nie są przeznaczone do selektywnej pracy w warunkach zwarcia wobec zabezpieczeń połączonych szeregowo po stronie obciążenia i wartości Icw po prostu się dla nich nie podaje. Aparaty kategorii B, a więc wszystkie wyłączniki powietrzne, działają z zamierzoną zwłoką w warunkach zwarcia i mają Icw zadeklarowane. Dopiero ten parametr pozwala ustawić zwłokę w członie krótkozwłocznym, bez której nie ma mowy o selektywności między polem zasilającym a odpływami.
Reguła doboru jest przy tym bardzo prosta: Icw musi być większe lub równe spodziewanemu prądowi zwarciowemu w miejscu zabudowy. Jeżeli ten warunek nie jest spełniony, nastawiona zwłoka czasowa pozostaje wyłącznie zapisem w dokumentacji, bo aparat jej nie przetrzyma.
Poza wartością Icw za wyłącznikiem powietrznym przemawiają jeszcze cztery argumenty.
Prąd znamionowy wykraczający poza ofertę wyłączników kompaktowych, czyli w praktyce wszystko powyżej około 1600 A.
Potrzeba wykonania wysuwnego, które pozwala na przegląd albo wymianę aparatu bez wyłączania instalacji zasilanej równolegle lub z góry.
Rozbudowana sygnalizacja stanu przekazywana do systemu nadzoru: położenie styków, gotowość do załączenia, przyczyna zadziałania, pozycja aparatu w kasecie.
Możliwość mechanicznego zablokowania kilku aparatów względem siebie, co jest standardowym wymaganiem w układach z zasilaniem rezerwowym i generatorem.
Zasada działania wyłącznika powietrznego ACB
Praca wyłącznika powietrznego polega na trzech elementach. Aparat magazynuje energię mechaniczną potrzebną do szybkiego zamknięcia styków. W sposób ciągły mierzy prąd płynący przez tor główny. I na podstawie tego pomiaru podejmuje decyzję o wyzwoleniu.
Zbrojenie sprężyny
Wyłącznik powietrzny nie zamyka styków siłą ręki operatora. Energię potrzebną do zamknięcia magazynuje sprężyna, a rola operatora albo napędu sprowadza się do jej naciągnięcia.
Zbrojenie ręczne wygląda tak, że dźwignię na froncie aparatu pociąga się w górę i w dół kilkakrotnie, aż opór przestanie być wyczuwalny. To jest sygnał, że sprężyna osiągnęła pełne naciągnięcie; wskaźnik na froncie przechodzi wtedy w położenie ZAZBROJONA.
Zbrojenie elektryczne realizuje napęd silnikowy, który rozpoczyna pracę automatycznie po podaniu napięcia na obwód sterowania. Istotny szczegół: po każdym załączeniu wyłącznika napęd od razu dozbraja sprężynę na kolejny cykl, więc aparat jest gotowy do ponownego zamknięcia niemal natychmiast. Ręczne zbrojenie pozostaje dostępne również w aparatach wyposażonych w napęd. Dzięki temu prędkość zamykania styków przestaje zależeć od tego, jak szybko obsługa naciśnie przycisk, co skraca czas palenia łuku przy załączaniu i ogranicza erozję styków.
Załączanie i otwieranie wyłącznika
Stan aparatu opisują dwa niezależne wskaźniki na froncie: położenie sprężyny, czyli ZAZBROJONA albo ROZBROJONA, oraz położenie styków głównych, zwykle oznaczane jako 0 albo 1. Do zamknięcia potrzebne są oba stany naraz: sprężyna zazbrojona i styki otwarte.
Załączenie ręczne polega na naciśnięciu zielonego przycisku oznaczonego I. Wskaźnik położenia przeskakuje z 0 na 1. Otwarcie ręczne to naciśnięcie czerwonego przycisku O i powrót wskaźnika z 1 na 0.
Zdalnie wyłącznik zamyka elektromagnes załączający, który uwalnia zgromadzoną energię. Ma jednak warunek: działa tylko przy w pełni zazbrojonej sprężynie i zresetowanej zapadce. Jeżeli któryś z tych warunków nie jest spełniony, sygnał załączający pozostaje nieważny i trzeba go zdjąć oraz podać ponownie. Informację o gotowości przekazuje na zewnątrz styk gotowości załączenia.
Zdalne otwarcie realizuje wyzwalacz wzrostowy, a w torach wyłączania awaryjnego — wyzwalacz podnapięciowy, który działa przy zaniku napięcia, a nie przy jego podaniu.
Pomiar prądów
W ramie wyłącznika, wokół toru prądowego, znajdują się dwie cewki pełniące zupełnie różne funkcje. Cewka nawinięta na rdzeniu żelaznym pracuje jak klasyczny przekładnik. Gdy przez wyłącznik zaczyna płynąć prąd, generuje prąd wtórny, który zasila blok zabezpieczeń. To dzięki niej ochrona działa bez jakiegokolwiek zasilania zewnętrznego. Cewka bezrdzeniowa, czyli cewka Rogowskiego, niczego nie zasila — dostarcza sygnał pomiarowy. Brak rdzenia oznacza brak nasycenia, więc pomiar pozostaje wierny także przy prądach zwarciowych, przy których zwykły przekładnik dawno straciłby liniowość. Sygnał z cewki pomiarowej trafia do modułu sterowania, gdzie mikrokontroler wylicza rzeczywistą wartość skuteczną prądu.
Blok porównuje wyliczoną wartość prądu z nastawami. Przekroczenie zarówno poziomu, jak i czasu przypisanego danemu członowi kończy się podaniem sygnału na element wyzwalający.
Element wyzwalający jest niskoprądowy i stanowi integralną część mechanizmu wyłącznika — tego samego, w którym osadzona jest dźwignia zbrojenia i oba przyciski. Po zadziałaniu mechanizm resetuje go automatycznie, bez ingerencji obsługi.
Gaszenie łuku w komorze
Gdy mechanizm zwolni zapadkę, styki główne rozchodzą się, a między nimi zapala się łuk elektryczny. Sam rozdział styków niczego jeszcze nie kończy: prąd płynie dalej przez zjonizowany kanał i to on, a nie położenie styków, decyduje o przerwaniu obwodu.
Łuk zostaje przeniesiony do komory gaszeniowej, gdzie ulega podziałowi na szereg krótszych odcinków i schłodzeniu. Podział oznacza wzrost napięcia potrzebnego do podtrzymania łuku; gdy przekroczy ono napięcie dostępne w obwodzie, łuk gaśnie. Powstałe gazy odprowadza komora gazowydmuchowa.
Z tego tytułu producenci aparatów podają osobny wymiar nad aparatem, a komory po zwarciach o dużej wartości prądu podlegają oględzinom po wyłączeniu zwarcia.
Informacja po wyzwoleniu aparatu powietrznego ACB
Po wyzwoleniu i otwarciu wyłącznika, wskaźnik zadziałania blokuje się i uniemożliwia ponowne zamknięcie aparatu. Dopóki nie zostanie wciśnięty z powrotem, wyłącznika nie da się włączyć ani ręcznie, ani zdalnie. Równolegle blok zabezpieczeń sygnalizuje optycznie przyczynę wyzwolenia.
Wskaźnik | Co oznacza |
LONG | Zadziałanie zabezpieczenia przeciążeniowego albo wyzwolenie spowodowane zbyt wysoką temperaturą |
SHORT | Zadziałanie zabezpieczenia zwarciowego krótkozwłocznego albo błąd mechanizmu |
INST | Zabezpieczenie zwarciowe bezzwłoczne, zadziałanie MCR albo bardzo wysoki prąd zwarciowy |
GND | Wyzwolenie od prądu ziemnozwarciowego albo sam alarm ziemnozwarciowy, bez wyzwolenia |
Tabela 2 – sygnalizacja wyzwolenia bloków PT 10 w serii wyłączników powietrznych IZMY
Czego wyłącznik powietrzny nie zrobi?
Równie ważne jak lista zadań jest to, czego aparat nie obejmuje. Dwa nieporozumienia powtarzają się na tyle często, że warto je wypowiedzieć wprost.
Zabezpieczenie ziemnozwarciowe to nie jest ochrona przeciwporażeniowa. Najniższa nastawa członu G wynosi 0,2 wartości prądu znamionowego aparatu, co dla wyłącznika 2000 A daje 400 A, a dla 4000 A już 800 A. Człon G chroni instalację i budynek przed skutkami zwarcia doziemnego o dużej wartości, natomiast ochronę przed porażeniem realizują wyłączniki różnicowoprądowe w obwodach odbiorczych, o czułości niższej o cztery rzędy wielkości.
Blok zabezpieczeń w wyłącznikach powietrznych ACB realizuje wyłącznie funkcje prądowe. Ochrona przepięciowa to osobne urządzenia i osobna część projektu; żaden zestaw nastaw wyłącznika jej nie zastąpi.
Bibliografia
PN-EN IEC 60947-1:2021-07 Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 1: Postanowienia ogólne
PN-EN IEC 60947-2:2026-01 Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 2: Wyłączniki
Instrukcja montażu i obsługi wyłączników powetrznych IZMY, EATON
Instrukcja montażu i obsługi wyłączników powetrznych IZMX, EATON
Wyłączniki powietrzne 3WL Instrukcja obsługi, Siemens
Installation instructions E4.2 MS/DC-E, ABB
kanalelektryczny.pl dostęp 29.09.2026
eaton.pl dostęp 29.09.2026
https://www.se.com/pl dostęp 29.09.2026
https://www.siemens.com/pl-pl dostęp 29.09.2026
https://new.abb.com/ dostęp 29.09.2026
